原理：
液位计通过法兰或合适的连接方式与液位储罐连接上，随着储罐内液位的上下变化，带动含有永久磁钢的浮子上下移动。
在液位计测量管的外面安装有磁翻板或磁浮子指示器。精密设计的磁翻板一面是黄色（BM 26 G为红色），一面为黑色，随着浮子的上下移动，液体中浮子内永久磁铁的束性磁场将磁翻板推180°，从而改变它们的颜色。当液位上升时，磁翻板由黑色改变为黄色（或红色），当液位下降时，磁翻板又由黄色（或红色）改变为黑色。这就意味着在大多数时候黄色（或红色）磁翻板始终代表着储罐内的液位，而无需外加电源。
据特殊要求，当浮子完全落入测量管的底部时，可以通过三个红色磁翻板特殊指示反映出储罐内的液位低于测量管内的液位，或表明浮子没有浮起（浮子失效）。
磁翻板液位计读数以完全翻转至黄色（或红色）翻版上沿为准。磁浮子液位读数以指示浮子黑色刻度线为准。
改进型磁翻板液位
|
 |
耐用，全不锈钢设计 |
 |
无需电源接入 |

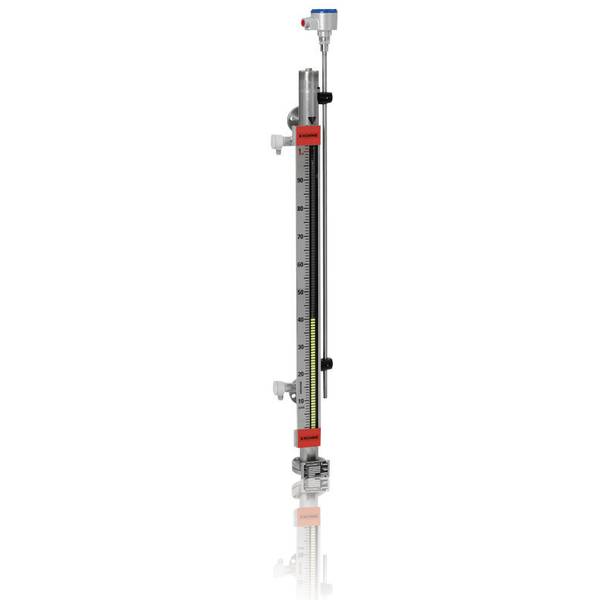

BM 26 A是一款结构简单、坚固耐用的液位指示计。它采用金属管结构、带有标尺、磁性翻版和磁浮子指示液面或界面，并可以安装液位变送器和液位开关，适用于开放或封闭压力容器内的液位或界面测量的液位计。特别是当选用PTFE材质衬里时，是测量腐蚀性介质液位的理想选择。
BM 26系列液位计已经广泛应用于石油、化工、冶金、电力、食品、制药、造纸等行业的液位测量与液位控制过程中，但对于介质密度小于0.5g/cm3，压力超过5MPa和温度超过400℃的情况下，我们建议选用BW 25系列浮筒式液位计。 |
|
产品特点 |
 |
最高公称压力≤5.0MPa |
 |
最高介质温度≤400℃（防爆产品≤200℃） |
 |
最低介质温度-200℃ |
 |
介质密度≥0.5g/cm3 |
 |
界面测量（密度差≥0.1g/cm3） |
 |
IP68密封玻璃管保护磁翻板与磁浮子 |
 |
适用于腐蚀、沙尘、海风、多雨的环境 |
 |
具有PTFE衬里或固体塑料的各种测量管 |
 |
指示器可更换 |
 |
保温、隔热夹套 |
 |
本安、隔爆4-20mA信号输出 |
|
工业 |
 |
石油化工 |
 |
冶金天然气 |
 |
电力供水 |
 |
食品制药 |
|
应用 |
 |
锅炉 |
 |
冷凝器 |
 |
碳氢化合物 |
 |
液化气 |
 |
过程罐 |
 |
蒸汽裂解 |
标准型磁翻板液位计
 |
 |
高性价比 |
 |
全不锈钢结构 |
 |
指示器防护等级IP68 |
BM 26 B是一款结构简单、坚固耐用的液位指示计。它采用金属管结构、带有标尺、磁性翻版和磁浮子指示液面或界面，并可以安装液位变送器和液位开关，适用于开放或封闭压力容器内的液位或界面测量的液位计。并可通过ER模拟信号变送器传送液位信号。
BM 26 B适用于介质密度≥0.54kg/l的液体界面测量，其最大介质压力为4.0MPa，介质温度最高300℃。 |
|
产品特点 |
 |
具有优化的容积/压力比 |
 |
优化的结构设计，重量轻 |
 |
IP68密封玻璃管保护磁翻板与磁浮子 |
 |
适用于腐蚀、沙尘、海风、多雨的环境 |
 |
具有PTFE衬里或固体塑料的多种测量管 |
 |
易于安装 |
 |
指示器可更换 |
|
工业 |
 |
石油化工 |
 |
冶金天然气 |
 |
电力供水 |
 |
食品制药 |
|
应用 |
 |
低中压储罐 |
 |
过程罐 |
 |
分隔罐 |
 |
蒸馏罐 |
高温、高压、低密度型磁翻板液位计
 |
 |
耐高温高压设计 |
 |
金属磁翻板指示器 |
BM 26 G是一款结构简单、坚固耐用的液位指示计。它采用金属管结构、带有标尺、磁性翻版和磁浮子指示液面或界面，并可以安装液位变送器和液位开关，适用于开放或封闭压力容器内的液位或界面测量的液位计。它采用耐高温高压设计，金属磁翻板指示器，适用于高温高压环境下的液位界面测量。
BM 26 G适用于介质密度≥0.51kg/l的液体界面测量，其最大介质压力为25.0MPa，介质温度最高400℃。 |
|
产品特点 |
 |
最高公称压力≤25MPa(特殊要求40MPa) |
 |
最高介质温度≤400℃ |
 |
最低介质温度-200℃ |
 |
介质密度≥0.3g/cm3 |
 |
界面测量(密度差≥0.1g/cm3) |
 |
适用于沙尘、海风、多雨的环境条件 |
 |
具有浮子失效显示 |
|
工业 |
 |
石油化工 |
 |
冶金天然气 |
 |
电力供水 |
 |
食品制药 |
|
应用 |
 |
锅炉 |
 |
冷凝器 |
 |
碳氢化合物 |
 |
液化气 |
 |
过程罐 |
 |
蒸汽裂解 |
